Modelle im Dampfzentrums
Modelle sind ein wichtiger Bestandteil der Sammlung im Dampfzentrum Winterthur.
Die Abläufe in den verschiedenen Motorentypen lassen sich einfacher erklären und ein Dampfbetrieb ist in kurzer Zeit eingerichtet.
2013 wurde die Sammlung des begnadeten Mechanikers Hans Kläy ins Dampfzentrum integriert. Diese einmalige Zusammenstellung originalgetreuer Modelle begeistert Jung und Alt. Die meisten Kläy-Modelle sind betriebsfähig. Es kommt vor, dass Jugendliche stundenlang bei diesen Wunderwerken der Technik verweilen und sich in deren Bedienung einführen lassen.
Dampfmodelle

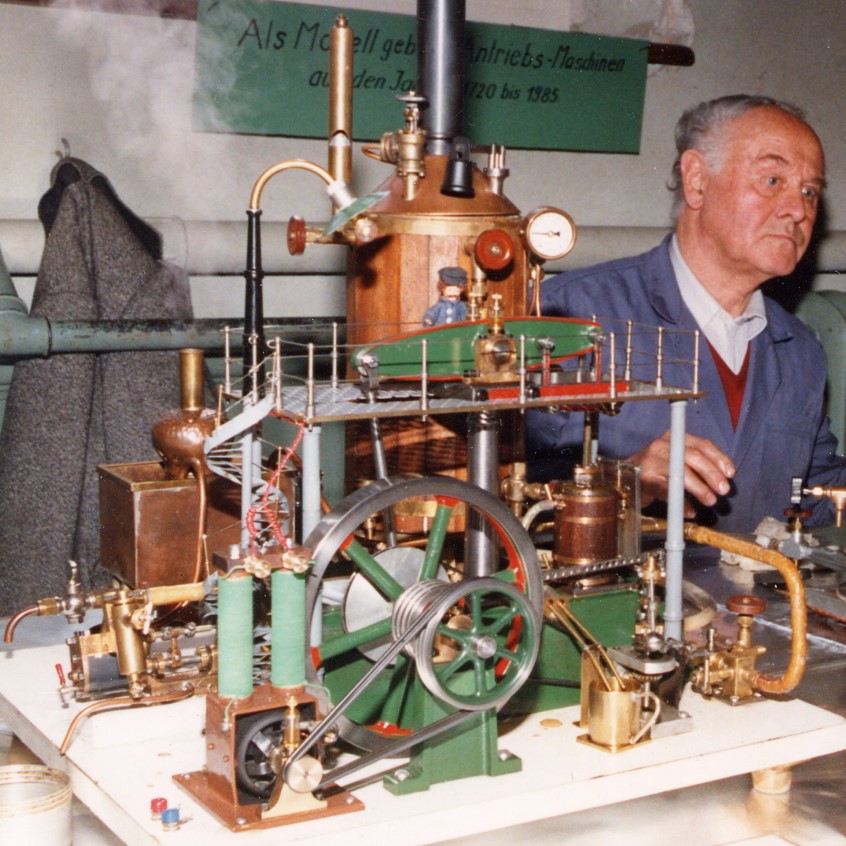

Englische 1-Zylinder Balancier-Dampfmaschine mit Generator als Lichtmaschine
| Maschinentyp |
Balancier-Dampfmaschine |
| Hersteller |
Hans Kläy |
| Bohrung |
25mm |
| Hub |
60mm |
| Drehzahl |
150 - 400U/min |
| Kessel |
Flammrohr-Siederohr; Dampfüberhitzung |
| Feuerung |
Propan-Brenner |
| Dampfspeisepumpe |
Schwingkolben |
| Generator |
12V |
| Inventar Nr. |
M08 |

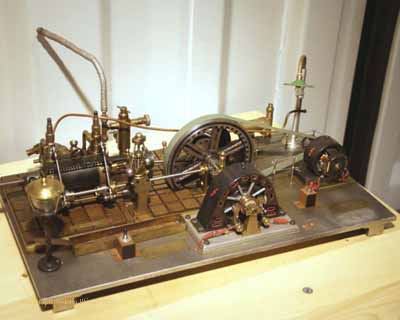

Doppeltwirkende ventilgesteuerte Gleichstrom-Dampfmaschine
| Maschinentyp |
Dampfmaschine mit Ventilsteuerung |
| Hersteller |
Hans Kläy |
| Bohrung |
16mm |
| Hub |
21mm |
| Drehzahl |
- |
| Kessel |
Siederohrkessel mit Dampfüberhitzer
Speisepumpe, Speisewasser-Vorwärmer |
| Feuerung |
Propan-Brenner |
| Dampfspeisepumpe |
Schwingkolben |
| Generator |
6 V Gleichstrom und 6 V Wechselstrom |
| Inventar Nr. |
M24 |

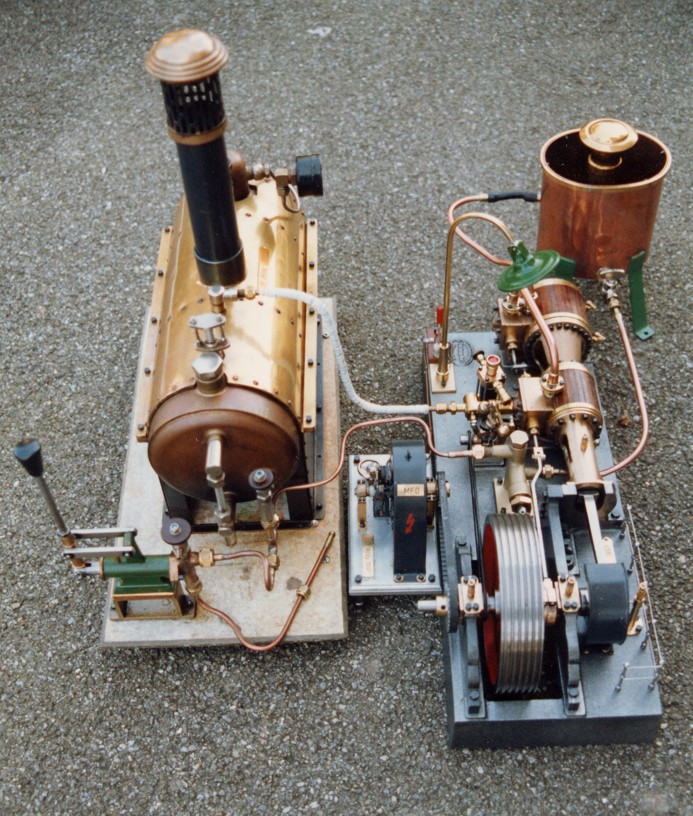

Tandem-Verbund-Dampfmaschine
| Maschinentyp |
Tandem-Dampfmaschine |
| Hersteller |
Hans Kläy |
| Bohrung |
25.4mm / 41.3mm |
| Hub |
38mm |
| Drehzahl |
- |
| Kessel |
Siederohrkessel, gebaut 1990 |
| Feuerung |
Propan-Brenner |
| Spezielles |
Speisepumpe, Abdampf-Kondensator |
| Generator |
ca. 6V, 0.04A |
| Inventar Nr. |
M30 |

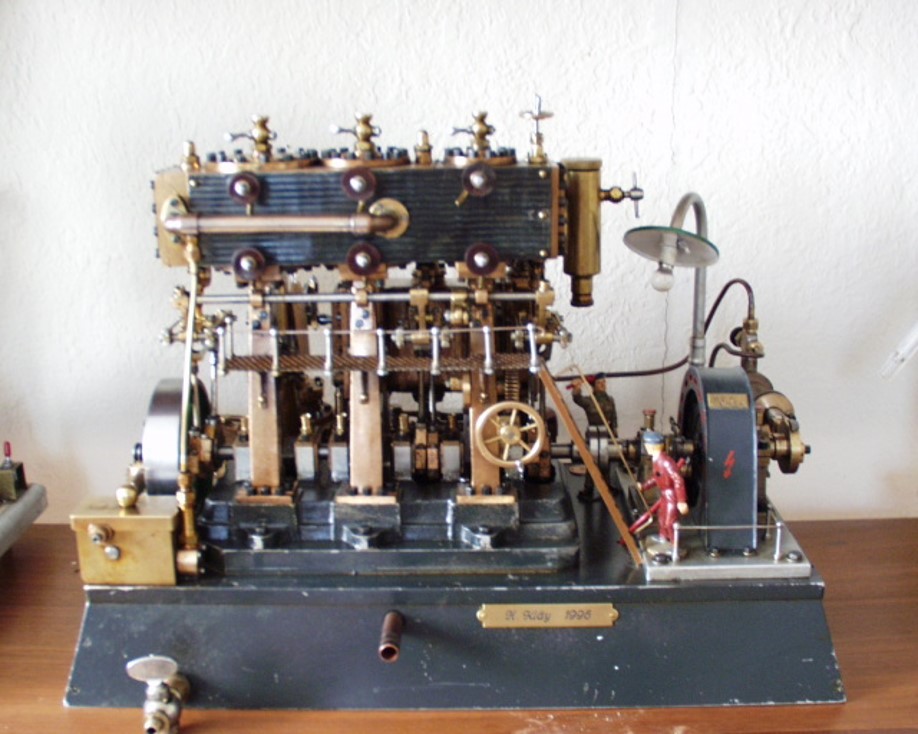

Triple-Verbund-Dampfmaschine
| Maschinentyp |
3 Zylinder Expansions-Dampfmaschine |
| Hersteller |
Hans Kläy |
| Bohrung |
19mm / 32mm / 45mm |
| Hub |
25mm |
| Drehzahl |
- |
| Spezielles |
Kondensat- und Speisewasser-Pumpe, Umsteuerung,
Oberflächenkondensator, Speisewasservorwärmer, Verdrängungsöler |
| Generator |
14-polig; 6V, 0.5A Wechselstrom bei 500 U/min |
| Inventar Nr. |
M39 |

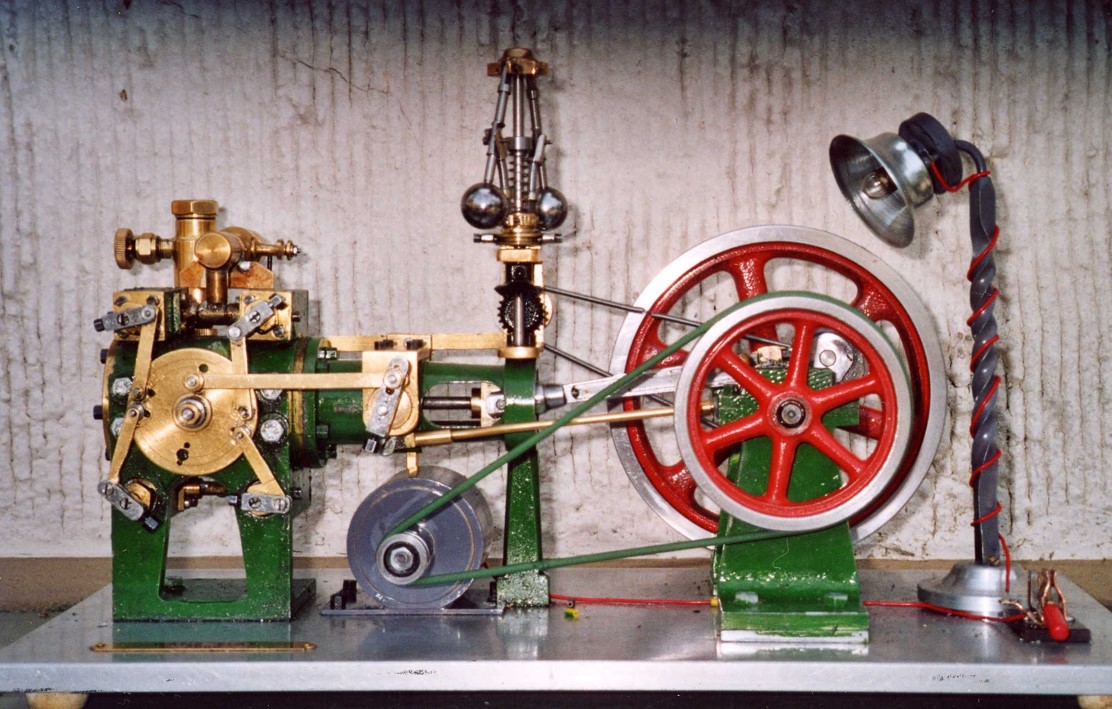

Corliss-Maschine
| Maschinentyp |
1 Zylinder Dampfmaschine mit Corliss-Steuerung |
| Hersteller |
Hans Kläy |
| Bohrung |
25mm |
| Hub |
56mm |
| Drehzahl |
- |
| Inventar Nr. |
M61 |

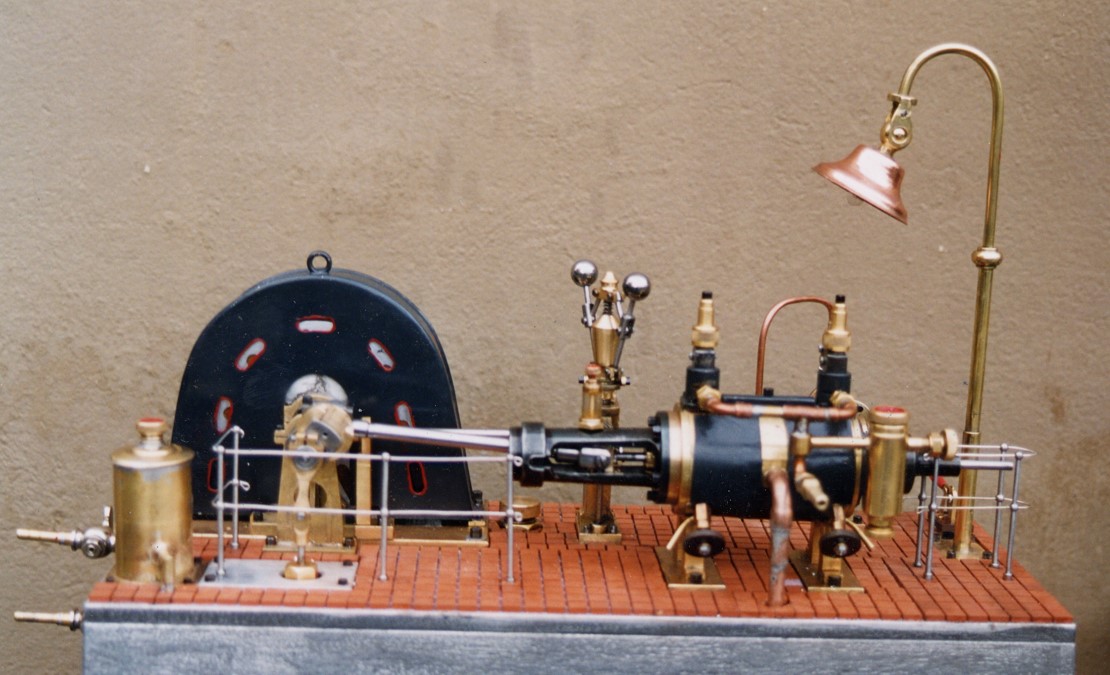

Sulzer Ventil-Dampfmaschine
| Maschinentyp |
Ventil-Dampfmaschine |
| Hersteller |
Hans Kläy |
| Bohrung |
32mm |
| Hub |
36mm |
| Drehzahlregelung |
Fliwkraft-Regler |
| Spezielles |
Nasse Luftpumpe, Kesselspeisepumpe, Kondensator, Dampfstrahl-Oeler, Speisewasservorwärmer, Schwungrad |
| Generator |
20-poliger Schwungradgenerator 6V, 1A bei 300-400 U/min. |
| Inventar Nr. |
M50 |

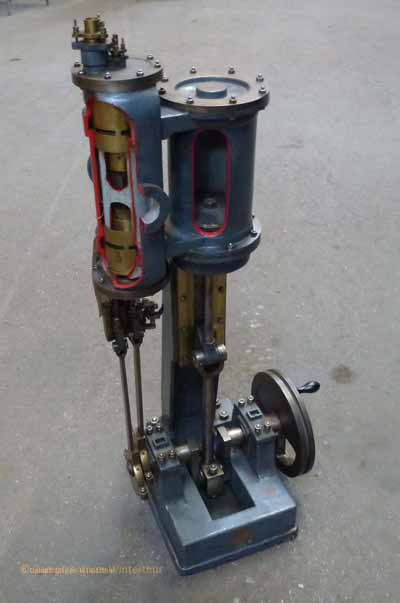

Schnittmodell
| Maschinentyp |
1 Zylinder-Dampfmaschine |
| Hersteller |
- |
| Inventar Nr. |
045 |
Turbinen-Modelle

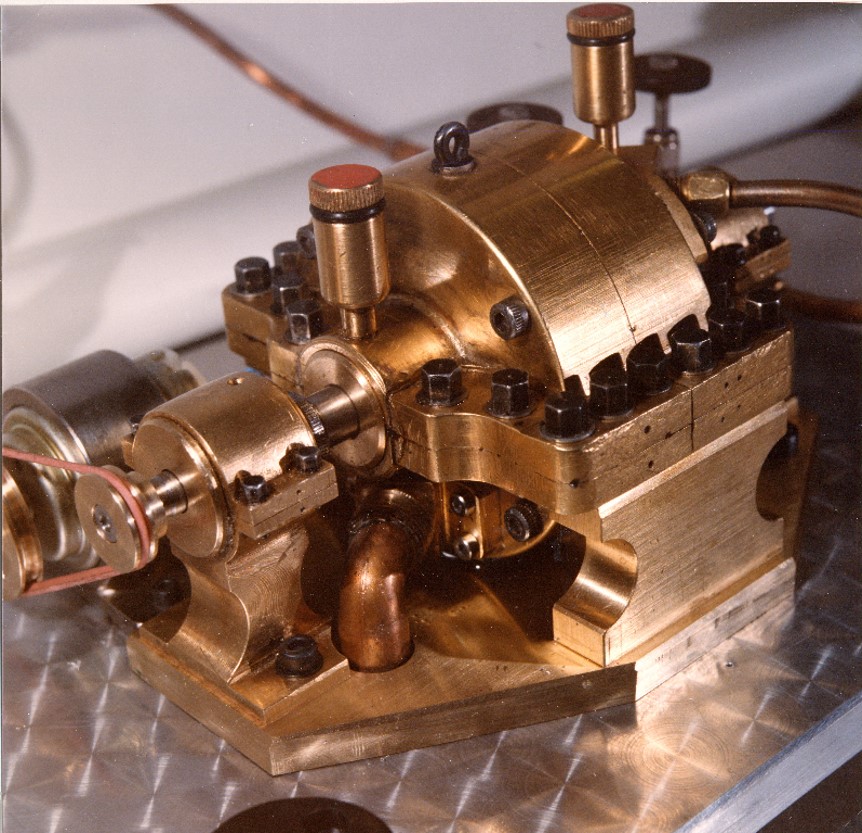

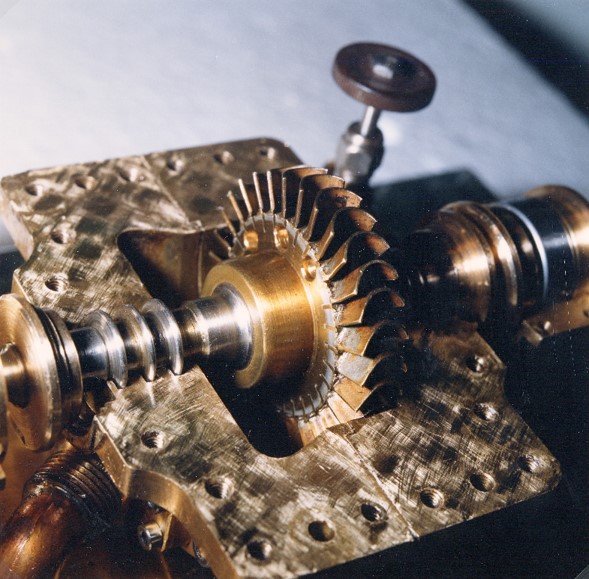

Dampf-Turbinenanlage
| Maschinentyp |
Einstufige Radialturbine |
| Hersteller |
Hans Kläy |
| Drehzahl |
25-30'000 U/min. bei 2-3 Atü |
| Untersetzung |
1:3.8 |
| Inventar Nr. |
M15 |
Dampfkessel-Modelle

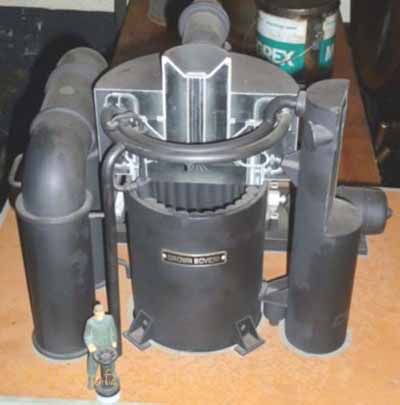

Velox - Kessel
| Maschinentyp |
- |
| Hersteller |
- |
| Info |
Meilenstein in der Entwicklung von Schnelldampferzeugern |
| Inventar Nr. |
M54 |
Heissluft Modelle

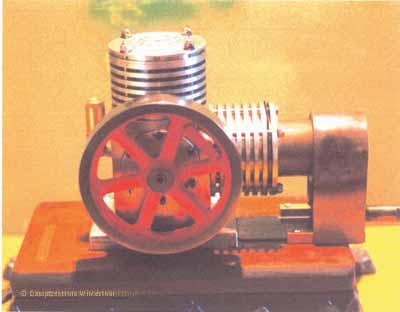

Heissluftmotor mit Gasheizung
| Maschinentyp |
Stirlingmotor |
| Hersteller |
Hans Kläy |
| Drehzahl |
550U/min |
| Bohrung |
48mm |
| Hub |
32mm |
| Inventar Nr. |
M59 |
Andere Modelle

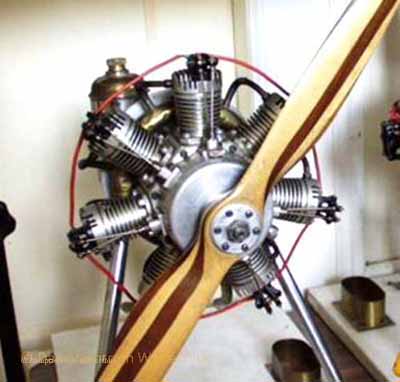

Sternmotor
| Maschinentyp |
7 Zylinder, 4-Takt |
| Hersteller |
Hans Kläy |
| Drehzahl |
4000-5100/min |
| Bohrung |
22mm |
| Hub |
22mm |
| Inventar Nr. |
M01 |

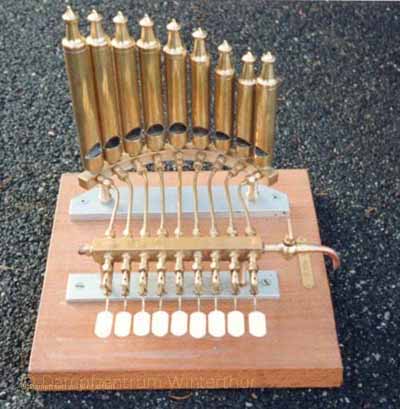

Dampforgel
| Maschinentyp |
Dampforgel Calliope |
| Hersteller |
Hans Kläy |
| Info |
Dampforgeln wurden bis um 1900 auf den Heckrad-Vergnügungsdampfern auf dem Mississippi verwendet. |
| Inventar Nr. |
M32 |

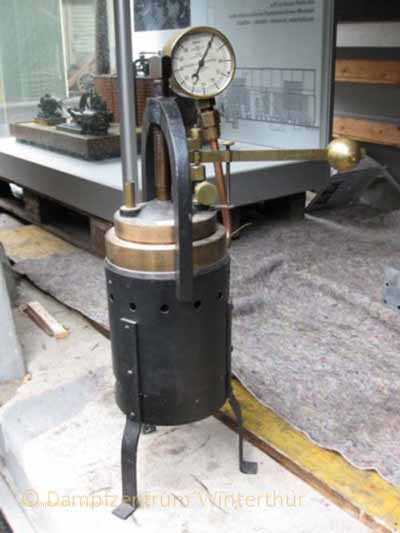

Dampfkochtopf von Papin
| Maschinentyp |
Dampfkochtopf mit Gewichtssicherheitsventil und Manometer (bis 50 Atm.) |
| Hersteller |
- |
| Inventar Nr. |
M46 |

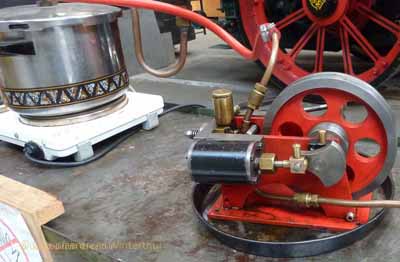

Dampfmodell mit Dampfkochtopf
| Maschinentyp |
Stirlingmotor |
| Info |
Elektrische Heizplatte mit Duromatic-Dampfkochtopf als Kessel |
| Inventar Nr. |
M47 |
